實驗說明常壓DBD等離子運用在金屬絲退火工藝
文章導讀：通過上篇分析，我們知道，在金屬絲退火中成熟運用常壓DBD等離子表面處理工藝的企業并不多，而且成熟的設備和技術國內外都很少見到，接下來我們會通過實驗的方式來進一步說明：
運用常壓DBD等離子給金屬絲退火，原理是帶電粒子因轟擊而產生的總溫度（離子和電子）會與中性電子產生碰撞，讓動能轉化成熱能，通過能量轉化會不斷加熱金屬絲表面達到退火溫度，通過實驗更直觀反映金屬絲退火工藝，我們首先來看一下實驗所需的裝置：
實驗裝置包括一個氣體罐，一個電源，一個常壓DBD介質阻擋等離子體反應器，一個光譜儀傳感器和一個溫度傳感器，如圖1所示：
圓筒形常壓DBD介質阻擋等離子體反應器的原理結構如圖3所示：

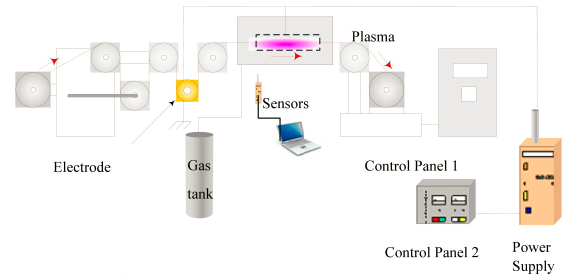

實驗裝置包括一個氣體罐，一個電源，一個常壓DBD介質阻擋等離子體反應器，一個光譜儀傳感器和一個溫度傳感器，如圖1所示：
圖1 細金屬導線常壓DBD介質阻擋等離子體退火系統

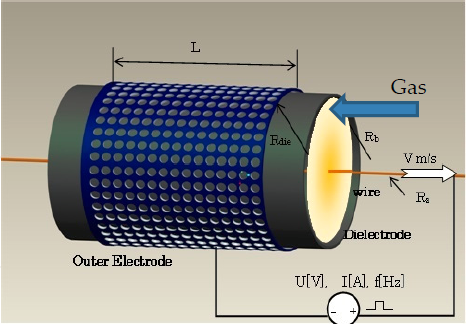

連接電源的圓筒形常壓DBD介質阻擋等離子體反應器如圖2所示：
圖2 圓筒形常壓DBD介質阻擋等離子體反應器

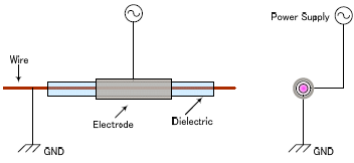

圓筒形常壓DBD介質阻擋等離子體反應器的原理結構如圖3所示：
圖3 圓筒形常壓DBD介質阻擋等離子體反應器的原理結構
薄圓筒形鋁電極（外電極）覆蓋在電介質上以防止電弧，它是連接到一個電源。細銅線（內電極）通過等離子體反應器驅動，并連接到地面。在退火前，反應器中充滿了氣體，氦氣，氬氣或氮?dú)猓兌龋?9.9%）。 在退火過程中，將純化的放電氣體連續地送入等離子體反應器中，以輔助等離子體放電。使用數字示波器記錄所施加的電壓和電流波形，分別用高電壓探頭，線圈監測。 三個樣品的延伸率的測量采用et-100西川，工業所需的延伸率為20%。
