等離子清洗機在PCB、FPC加工行業有哪些應用？

來源：昆山普樂斯瀏覽：次發布日期：2018-08-14 14:19【大中小】

文章導讀：隨著科技的不斷進步，PCB、FPC加工難度和品質越來越高，新材料、新工藝的出現為等離子表面處理技術提供了更大的舞臺。憑借普樂斯多年的服務經驗，現將相關應用整理如下，僅供參考：

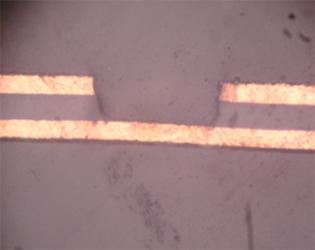

1、HDI板：等離子體能去除激光鉆孔后形成的碳化物，刻蝕和活化導通孔，提高PTH工藝的良率與可靠性，克服鍍銅層與孔底銅材分層。

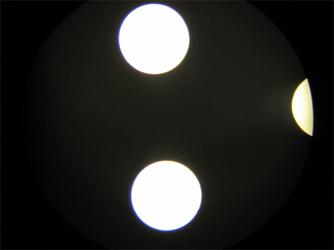

未經Plasma處理前

經Plasma處理后

Plasma處理沉鍍銅后

2、FPC板：多層軟板的孔壁除殘膠，補強材料如鋼片、鋁片、FR-4等表面清潔和活化，激光切割金手指形成的碳化物分解，以及精細線條制作時去除干膜殘余物（去除夾膜），都可以通過等離子體表面處理技術來實現。

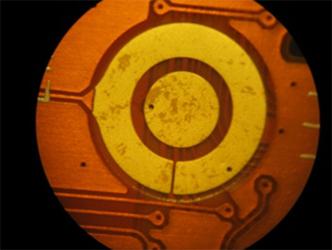

2-1多層軟板的孔壁除殘膠

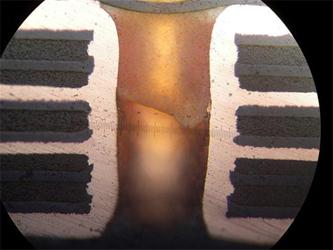

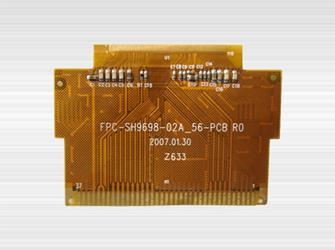

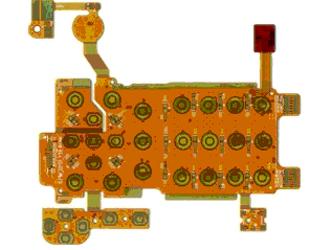

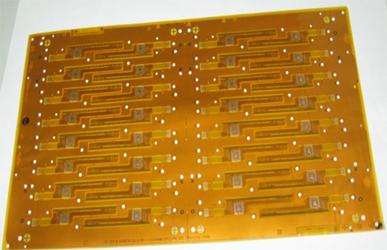

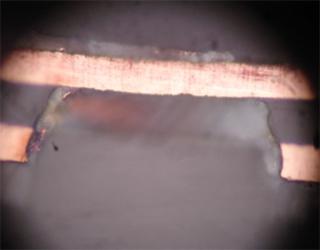

多層FPC板	除膠后PTH的切片


Plasma處理前	Plasma處理后

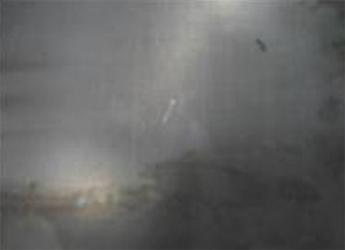

2-2補強材料如鋼片、鋁片、FR-4等表面清潔和活化

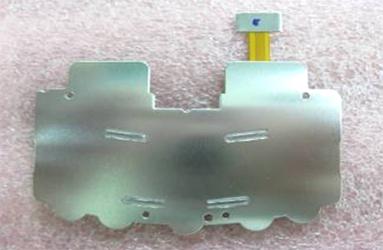

鋼片補強，增加結合力

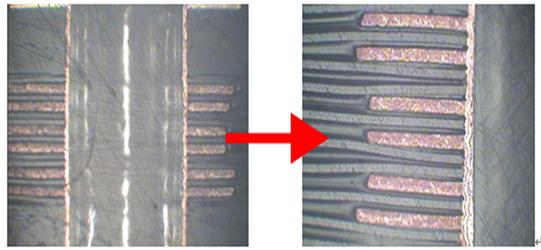

2-3激光切割金手指形成的碳化物分解

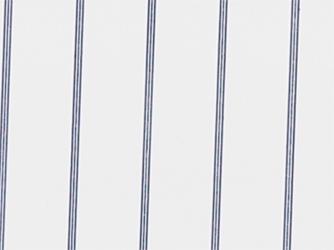

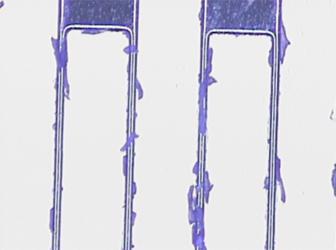

2-4精細線條制作時去除干膜殘余物（去除夾膜）

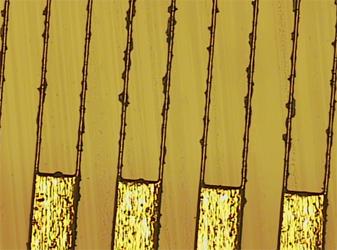

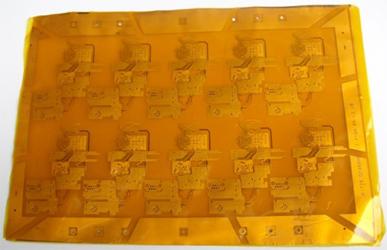

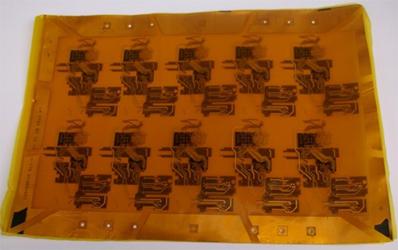

Plasma處理前	Plasma處理后

Plasma處理前	Plasma處理后

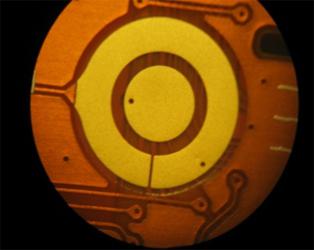

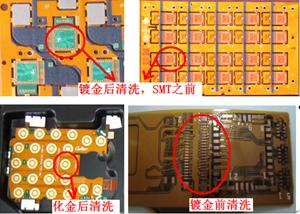

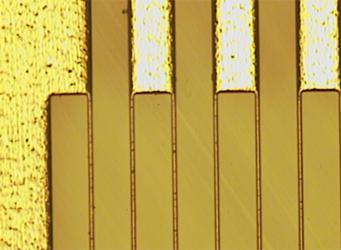

2-5化學沉金/電鍍金前金手指、焊盤表面清潔


Plasma處理前	Plasma處理后

3、軟硬結合板：軟硬結合板是由幾種不同熱膨脹系數的材料層壓在一起組成，孔壁及層與層之間的線路連接容易產生斷裂和撕裂現象，利用等離子體技術對材料進行清潔、粗化、活化處理，可以提高軟硬結合板孔金屬化的可靠性和線路層壓間的結合力。

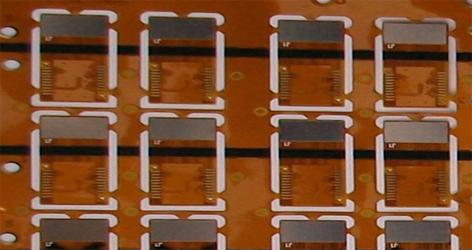

3-1軟硬結合板除膠渣

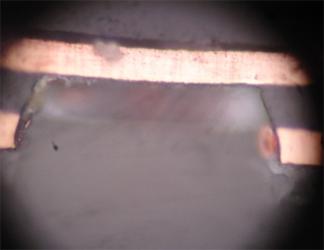

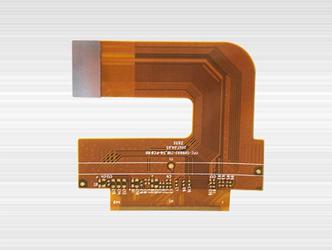

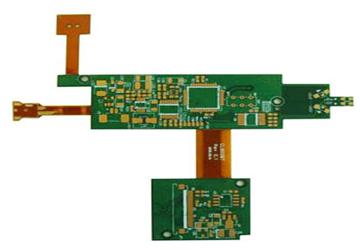

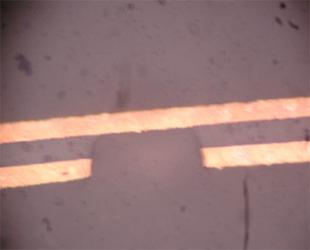

軟硬結合板	孔內Plasma除膠后PTH切片

3-2內層表面粗化、活化，改變附著力結合力


軟板內層Plasma處理前	Plasma處理后覆膜

4、Teflon板：類似于特氟隆這樣材質的高頻微波板，由于其材料的表面能非常低，通過等離子體技術可以對其孔壁和材料表面進行活化，提高孔壁與鍍銅層的結合力，杜絕出現沉銅后黑孔，消除孔銅和內層銅高溫?cái)嗔驯椎痊F(xiàn)象；提高阻焊油墨與絲印字符的附著力，有效防止阻焊油墨及印刷字符脫落。

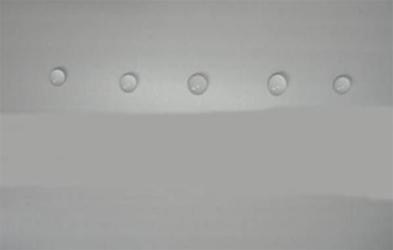

4-1滴水實驗（親水性改變實驗）

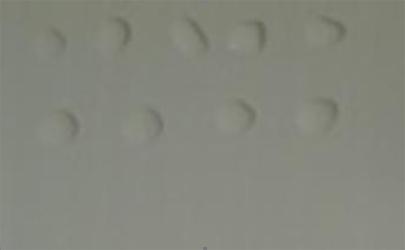

Plasma處理前疏水	Plasma處理后親水

4-2高頻板處理后鍍銅和阻焊效果圖

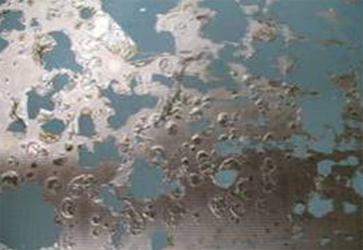

未經Plasma處理鍍銅圖	經過Plasma處理后鍍銅圖

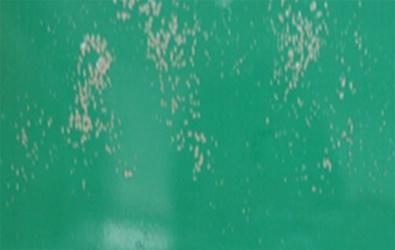

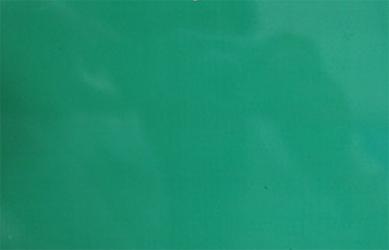

未經Plasma處理阻焊	經過Plasma處理后阻焊

5、BGA貼裝：在BGA貼裝前對基板上的焊盤進行等離子體預處理，可使焊盤表面達到清潔、粗化和活化的效果，極大的提高了BGA貼裝的一次成功率和可靠性。

6、化學沉金/電鍍金后，SMT前焊盤表面、金手指表面清潔：可焊性改良，杜絕虛焊、上錫不良，提高強度和信賴性。

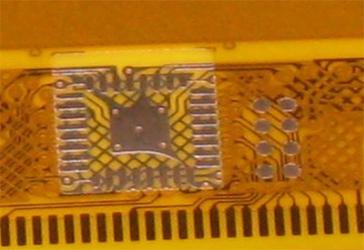

Plasma處理前焊盤	Plasma處理后焊盤

以上關于是等離子處理工藝在PCB、FPC加工中的應用，不知對您有沒有幫助？如果您了解到還有一些新的用途，歡迎大家留言與我們交流和分享。
